2010-2D-第1節 環境調整


一環境設定調整

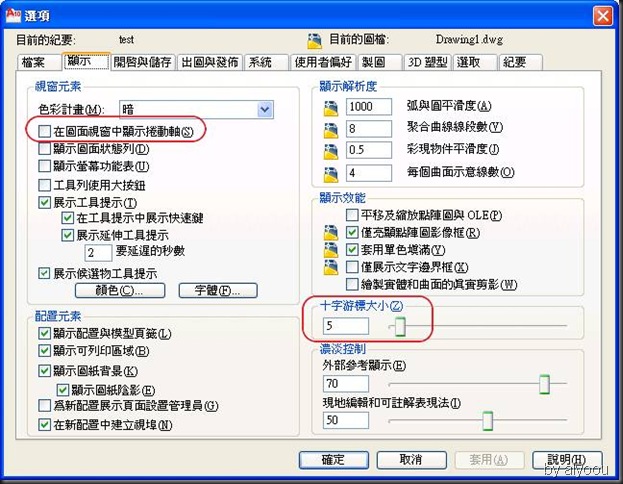

1.輸入op
2.出現選項設定視 窗,調整設定需要的環境
3.點顯示標籤,取消勾選 "在圖面視窗中顯示捲動軸"
4.調整十字游標大小 = 15clip_image002

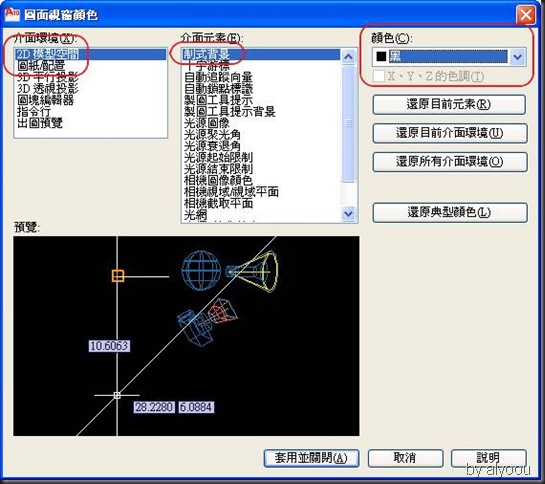

5.點選顏色按鈕
6.設定2D模型空間與圖紙配置的制式背景顏色=黑
clip_image004

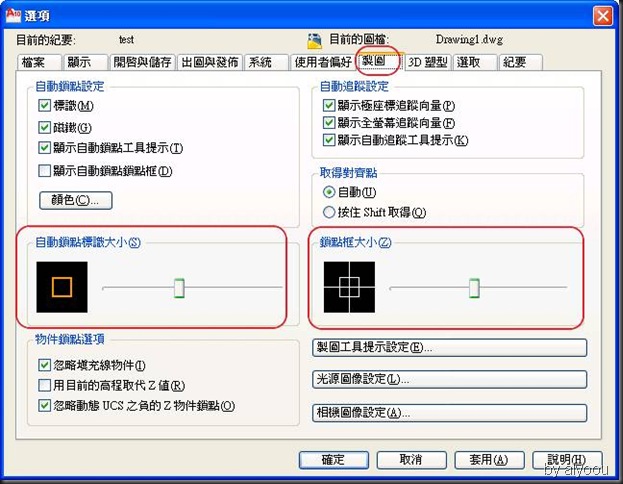

7.點選製圖標籤
8.將自動鎖點標識大小與鎖點框大小調整至中間左右
clip_image006
9.點選選取標籤
10.將點選框大小與掣點大小的記號調整至中間左右
clip_image008
10.設定完成後點選確定

二設定狀態列圖示改為文字顯示

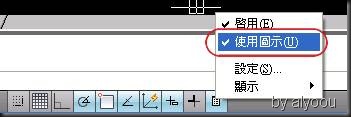

1.在狀態列上按右鍵
2.取消勾選使用途示
clip_image010
3.修改完成後為下列畫面表示
clip_image012

三儲存工作區
1.點一下右下角工作區名稱
2.點選將目前的儲存成
clip_image014

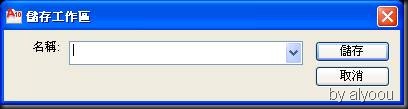

3.輸入要儲存工作區的名稱
4.確定
clip_image016
