AutoCAD 2010-2D-第1節 繪圖指令

<線>
clip_image002
操作方式
· 常用頁籤 \  繪製面板 \  線
· 指令輸入 LINE
· 快速鍵 L

使用方法一 : 繪製水平與垂直線
1. 啟動狀態列上的 "正交"
2. 輸入L
3. 在畫面點第一點
4. 拉伸要繪製的方向
5. 輸入要繪製的尺寸
6. 重覆 4 及 5步
U : 若繪製錯誤可退回
C : 將起點與終點關閉


使用方法二 : 相對座標 (相對於上一點的座標值)
1. 輸入L
2. 在畫面點第一點
3. 輸入 @X,Y


使用方法二 : 相對極座標 (相對於上一點長度及角度的座標值)
1. 輸入L
2. 在畫面點第一點
3. 輸入 @長度<角度


<重複指令>

  • 空白鍵
  • Enter
  • 滑鼠右鍵 \ 重複

<線性標註>
clip_image004
快速鍵 : DLI
使用方式一
  1. 點線性標註
  2. 點要標註的第一點
  3. 點要標註的第二點
  4. 拉伸要放標註的位置
使用方式二
  1. 點線性標註
  2. 按空白鍵 (選取物件)
  3. 點選要標註物件
  4. 拉伸要放標註的位置

<對齊線性標註>
clip_image006
快速鍵 : DAL
使用方式一
  1. 點對齊線性標註
  2. 點要標註的第一點
  3. 點要標註的第二點
  4. 拉伸要放標註的位置
使用方式二
  1. 點對齊線性標註
  2. 按空白鍵 (選取物件)
  3. 點選要標註物件
  4. 拉伸要放標註的位置

<角度標註>
clip_image008
快速鍵 : DAN
使用方式一
  1. 點對角度標註
  2. 點要標註的第一點
  3. 點要標註的第二點
  4. 拉伸要放標註的位置
使用方式二
  1. 點對角度標註
  2. 按空白鍵 (指定頂點)
  3. 點要標註的第一端點
  4. 點要標註的點二端點
  5. 拉伸要放標註的位置

<標註型式修改>

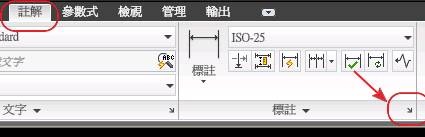

點選註解標籤 \ 點標註小箭頭
clip_image010

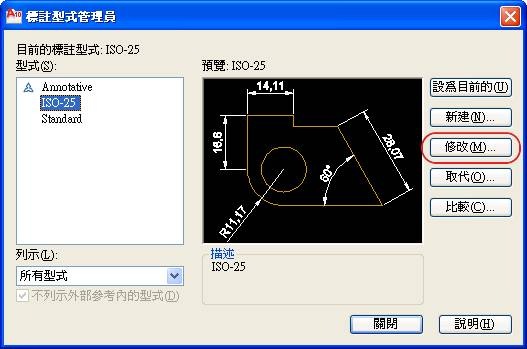

點選修改按鈕
clip_image012
點選填入標籤

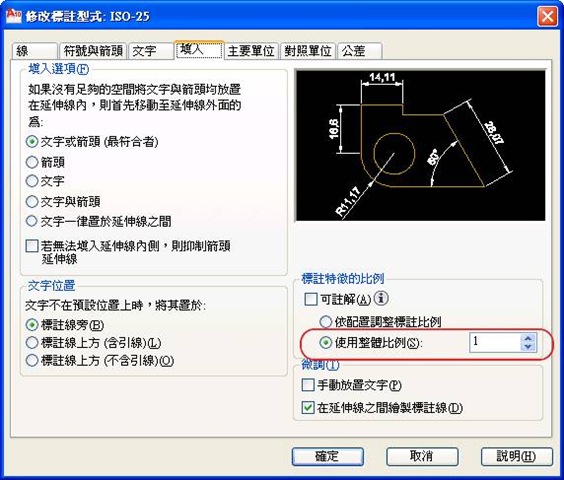

輸入整體比例 \ 大概可設定 1.5 ~ 2 之間,讓標註看起來比較大一點
clip_image014
<顯示直徑符號>
AutoCAD2010繁體中文預設為Arial ,無法顯示直徑符號,可修改為中文的字體,就可顯示出來

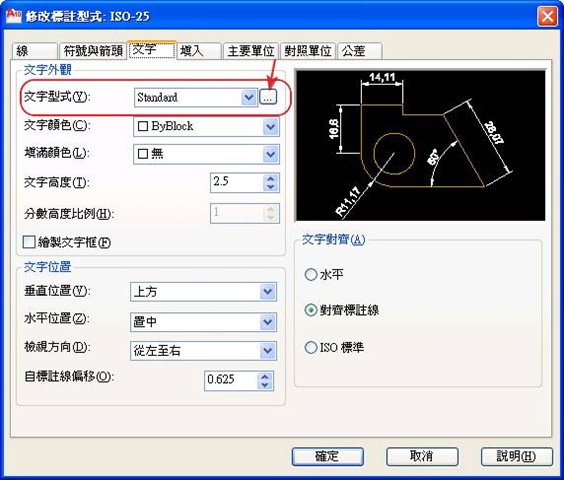

1. 點選文字標籤

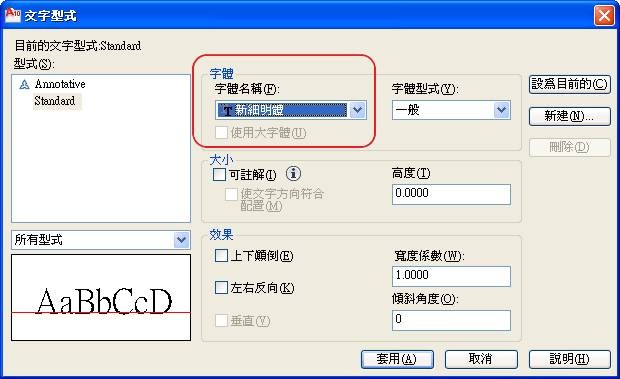

2.設定文字型式
clip_image016
clip_image018
